우리가 도급업자와 유리공으로부터 듣는 가장 일반적인 질문 중 하나는 하드웨어 구성 요소 혼합에 관한 것입니다. "피벗 힌지에 부드럽게 닫히는 기능이 없어도{0}}부드럽고 조용히 닫힐 수 있나요?"
간단히 대답하자면 '그렇습니다'-물론입니다. 실제로 이는 전 세계적으로 대형 상업용 유리문의 표준 구성입니다. 유리문 피벗 힌지가 문의 속도를 제어한다는 것은 일반적인 오해입니다. 실제로 부드럽게 닫히는 마법은 전적으로 플로어 스프링에 달려 있습니다.
이 설정이 작동하는 방식과 설치 문제를 피하기 위해 알아야 할 사항은 다음과 같습니다.
역학: 모션 제어에서 지원 분리
이것이 작동하는 이유를 이해하려면 피벗 도어 하드웨어 내에서 두 가지 역할을 분리해야 합니다.

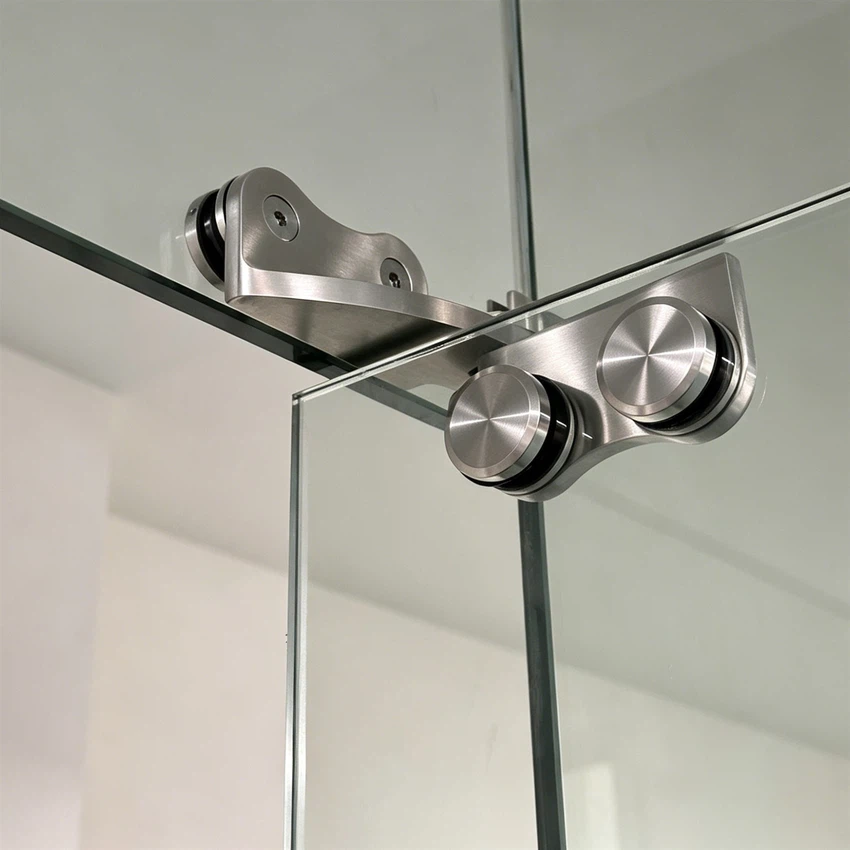

• 피벗 힌지(상단 및 하단): 표준 유리 도어 피벗 힌지이든 특정 노출을 위해 설계된 오프셋 피벗 도어 힌지이든 이 구성 요소는 하중-지탱과 정렬이라는 한 가지 역할을 합니다. 무거운 유리 패널을 수직으로 유지하고 정확한 축을 중심으로 회전합니다. 여기에는 유압 장치가 포함되어 있지 않으며 댐핑도 없습니다.
• 바닥 스프링:이것은 바닥에 움푹 들어간 유압 장치입니다. 여기에는 문이 문설주에 도달하기 직전에 닫히는 속도, 걸쇠 동작 및 부드럽고 완충된 정지 장치를 제어하는 조정 가능한 밸브가 포함되어 있습니다.
"멍청한" 유리 도어 피벗 경첩을 "스마트한" 부드럽게 닫히는- 플로어 스프링과 짝을 이루면 도어가 움직이는 순간 플로어 스프링이 모든 동작을 제어하기 때문에 시스템이 완벽하게 작동합니다.
완벽한 핏을 위한 3가지 중요한 조건
페어링은 원칙적으로 호환되지만 모든 피벗 도어 하드웨어가 모든 바닥 스프링에 맞는 것은 아닙니다. 다음 세 가지 조건을 충족해야 합니다.
1. 스핀들 호환성은-협상할 수 없습니다.

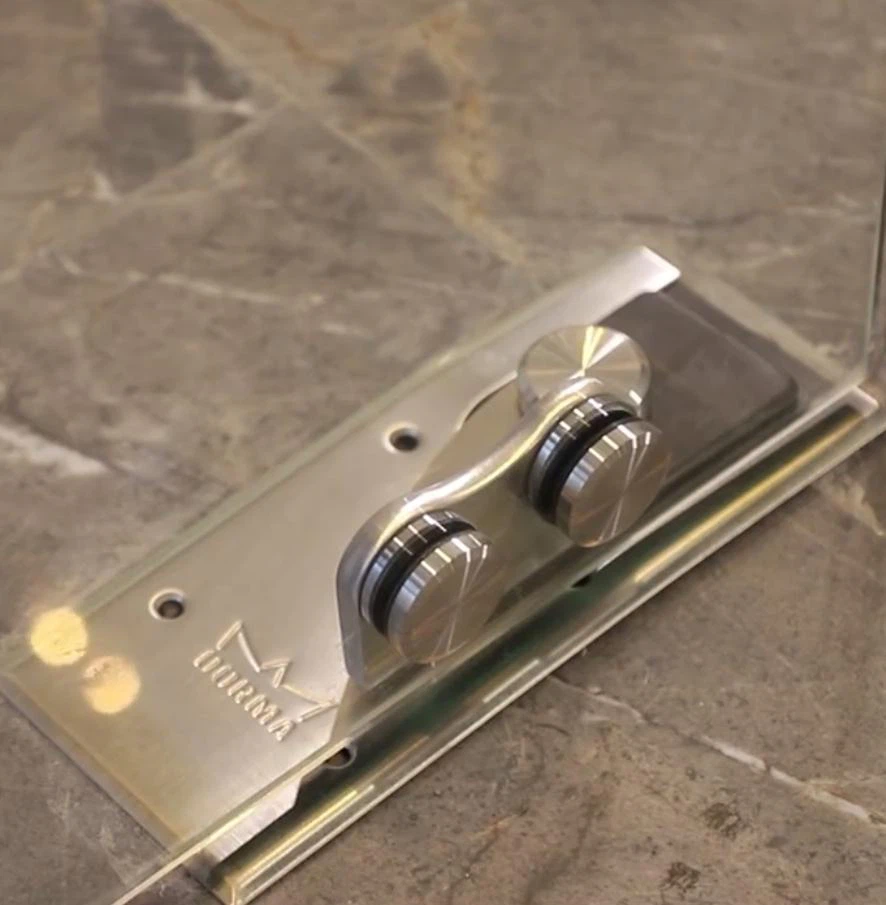

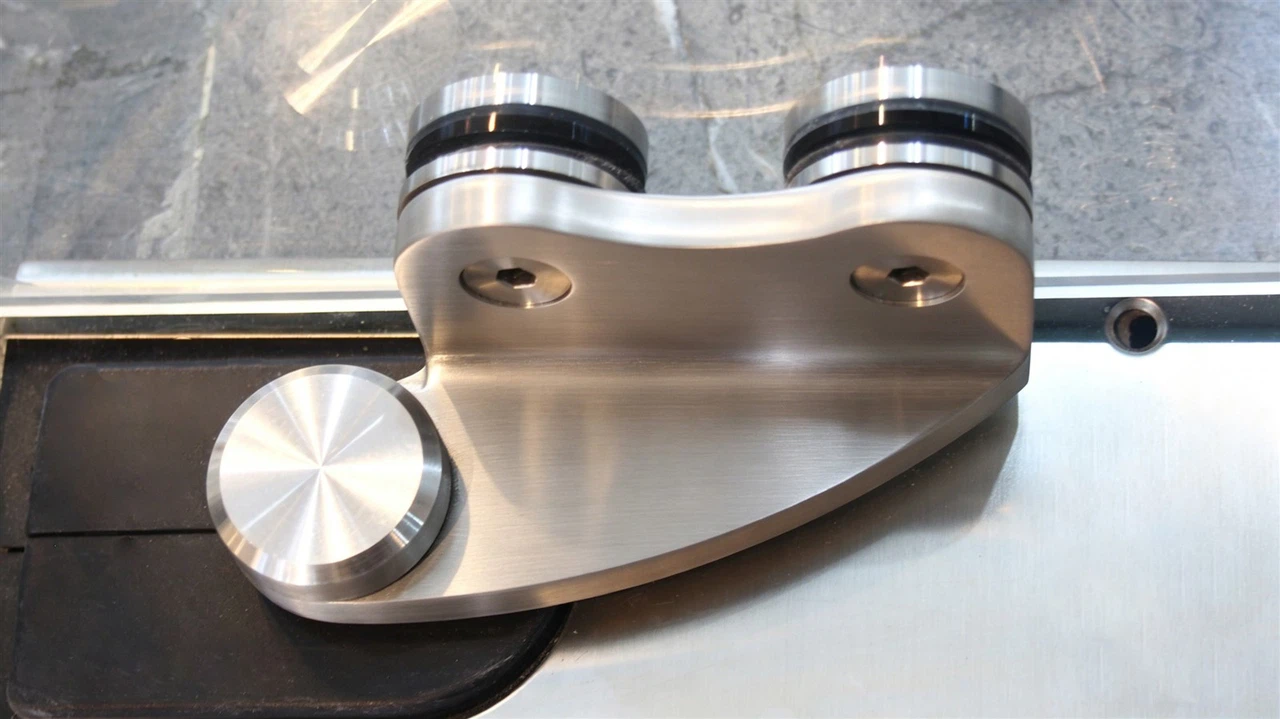

힌지의 하단 암(하단 패치 피팅이라고도 함)은 바닥 스프링의 스핀들(캠)과 올바르게 결합되어야 합니다. Dorma, BTS 또는 Geze와 같은 업계 표준은 일반적이지만-브랜드 구성요소를 혼합하면 연결이 엉성하고 위험한 결과를 초래할 수 있습니다. 하단 오프셋 피벗 도어 힌지 또는 표준 패치 피팅이 사용 중인 바닥 스프링 모델에 맞는 등급인지 항상 확인하세요.
2. 문 무게와 너비가 일치해야 합니다.
여기서 많은 프로젝트가 잘못됩니다. 부드럽게 닫히는- 바닥 스프링은 문에 충분히 강할 경우에만 부드럽습니다.
• 중형-부하 스프링: 최대 100kg(220lbs)의 도어에 이상적입니다.
• 고강도-내구성 스프링: 120kg(265lbs)을 초과하는 도어 또는 추가-폭 패널에 필요합니다.
소형화의 결과: 도어가 쾅 닫히거나 더 나쁘게는 내부 유압 장치가 조기에 고장날 수 있습니다. 그만큼유리문 피벗 힌지무게를 지탱하지만 바닥 스프링은 운동량을 관리할 수 없습니다.
3. 완벽한 수직 정렬
피벗 도어 하드웨어는 고정 축 역할을 하고 바닥 스프링은 회전 드라이버 역할을 하기 때문에 완벽하게 수직이어야 합니다. 상단 유리 도어 피벗 힌지와 바닥 스프링 중앙 사이에 약간의 정렬이 잘못되어도 도어가 걸리거나 열리거나 유리 가장자리에 압력이 가해질 수 있습니다.
일반적인 실수를 피하세요
• 실수: 힌지가 "부드러운" 느낌을 준다고 가정합니다. 현실: 유압 장치가 없는 오프셋 피벗 도어 힌지는 단지 금속 조각에 불과합니다. 문이 꽝 닫히면 힌지가 아닌 바닥 스프링의 조절 밸브를 확인하세요.
• 실수: 호환되지 않는 컷아웃을 혼합-했습니다. 현실: 일부 유리 도어 피벗 힌지 시스템에는 유리에 홈이나 구멍이 필요한 반면 다른 시스템에는 고정-되어 있습니다. 패널을 강화하기 전에 유리 제작이 하드웨어 사양과 일치하는지 확인하세요.
Pro 설치 프로그램의 표준 설정
상업용 애플리케이션의 경우-호텔 로비, 사무실 입구, 소매점을 생각해 보세요-귀하가 요구하는 최적의 표준은 그대로 유지됩니다.
• 하드웨어: 고급-스테인레스 스틸유리문 피벗 힌지(부드럽게-닫는 메커니즘 없음)
• 작동 장치: 조절 가능한 소프트-닫힘 및 고정-열림 기능이 있는 유압식 플로어 스프링.
이 조합은 무거운 유리 도어에 대한 탁월한 안정성, 접근성 규정에 맞게 조절 가능한 닫힘 속도, 표면 장착 스프링 힌지에 의존하는 것보다 훨씬 긴 수명을 제공합니다.-
결론: 부드럽게 닫히는- 플로어 스프링이 있는 비-부드럽게-닫히는 피벗을 절대적으로 사용할 수 있습니다. 그냥 보장피벗 도어 하드웨어스핀들이 스프링에 맞고 중량 등급이 정확합니다. 그렇게 하면 매번 비단처럼 닫히는 문을 갖게 될 것입니다.
